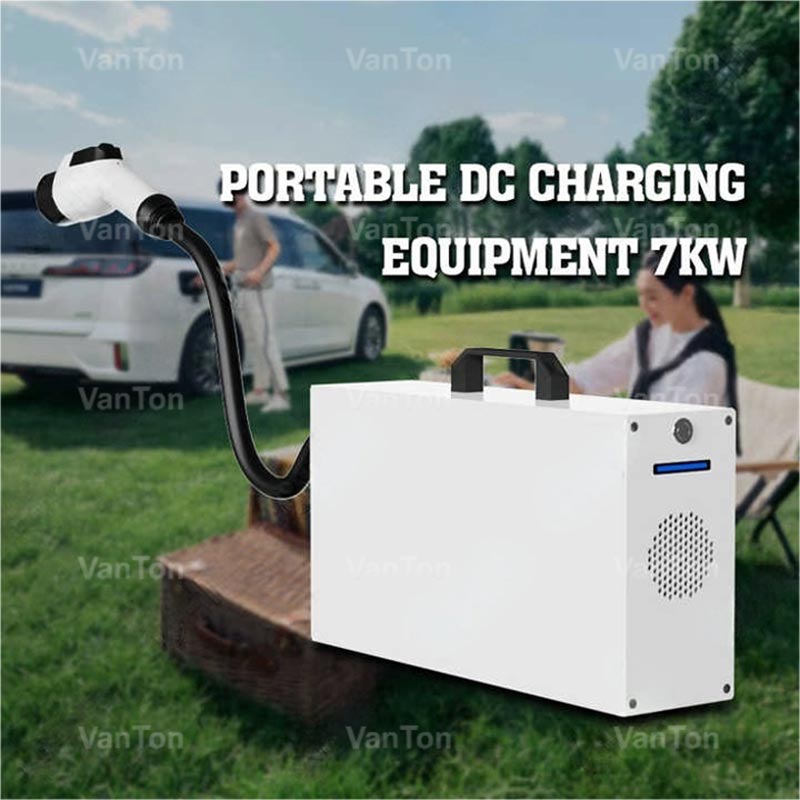

Station de recharge DC portable compacte et étanche de 7 kW pour véhicule électrique

La station de recharge CC portable compacte et étanche VanTon 7 kW pour véhicule électrique est une alimentation électrique portable autonome qui convertit le courant alternatif monophasé en sortie CC régulée, contournant entièrement le chargeur intégré. Avec la communication OCPP 1.6/2.0, plusieurs options de connecteur, notamment CCS, GB/T, CHAdeMO et des fonctionnalités de protection complètes, ce chargeur rapide CC portable de 7 kW pour véhicule électrique offre une capacité de charge rapide aux maisons, aux ateliers et aux emplacements éloignés sans aucune installation fixe.

Fonctions du produit

Sortie CC directe :la station de recharge CC portable compacte et étanche de 7 kW pour véhicule électrique fournit une alimentation CC propre directement à la batterie, éliminant les pertes de conversion et la génération de chaleur à l'intérieur de la voiture.

Acceptation universelle des entrées :fonctionne avec des alimentations 120 V (Amérique du Nord) et 220-240 V (Europe/Asie) à 16 A ou 32 A, sans aucun réglage manuel.

Connectivité intelligente :La 4G intégrée (en option) et Ethernet avec prise en charge OCPP 1.6/2.0 permettent le démarrage/arrêt à distance, l'intégration de la facturation et les mises à jour en direct.

Disponibilité multistandard :disponible avec les fiches CCS1, CCS2, GB/T ou CHAdeMO ; le câble standard de 3 mètres peut être personnalisé selon vos préférences.

Commentaires sur l'état en temps réel :Des indicateurs LED et un écran LCD en option affichent la tension, le courant, la puissance et les codes d'erreur pour un dépannage facile.

Protection de la sécurité et de la fiabilité

1. Les protections électriques complètes comprennent la surtension, la sous-tension, la surintensité, les courts-circuits, les fuites, la mise à la terre, la surchauffe, l'anti-retour, la protection contre les surtensions (foudre) et la surveillance de l'isolation. Le chargeur s'éteint automatiquement si la résistance d'isolation descend en dessous des niveaux de sécurité.

2. L'indice de résistance à l'eau IP54 protège contre la pénétration de poussière et les éclaboussures d'eau de toutes directions, permettant un fonctionnement sûr dans des conditions extérieures humides (pas pour l'immersion ou les fortes pluies).

3. Un bouton d'arrêt d'urgence permet une coupure manuelle instantanée en cas d'anomalie pendant la charge.

4. Les capteurs de température internes et le refroidissement actif garantissent un fonctionnement stable entre -20 °C et 50 °C de température ambiante, avec déclassement ou arrêt automatique en cas de températures extrêmes.

5. Le boîtier résistant aux chocs et les presse-étoupes anti-traction protègent les composants internes des vibrations et des tractions accidentelles.

Conception portative

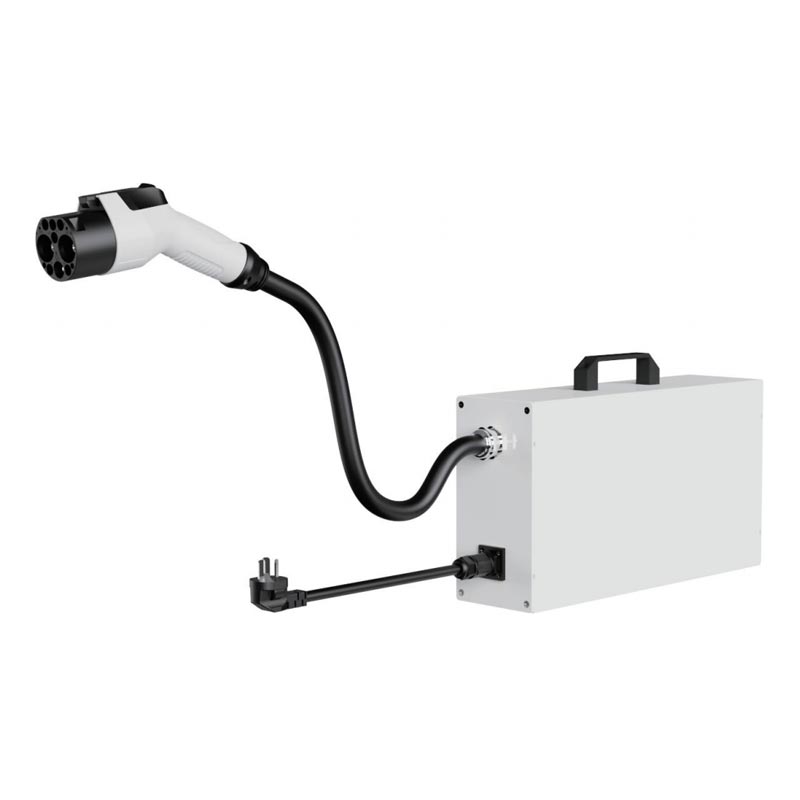

La station de recharge CC portable compacte et étanche de 7 kW pour véhicule électrique offre un véritable fonctionnement plug-and-play sans électricien, montage mural ou fondation en béton requis ; connectez-le simplement à n’importe quelle prise mise à la terre et commencez à charger immédiatement. Ses dimensions compactes de 475 × 120 × 304 mm et son poids inférieur à 10 kg le rendent facile à ranger dans le coffre du véhicule et à transporter par une seule personne, tandis que la poignée de transport intégrée assure un transport pratique entre la maison, le bureau et les sites distants. Le câble de chargement amovible peut être débranché pour le stockage ou le remplacement, réduisant ainsi l'usure pendant le transport, et l'ensemble de l'installation, du déballage au chargement, prend moins de deux minutes, avec des indicateurs visuels clairs guidant chaque étape.

Précautions d'emploi

1. Assurez-vous que la prise d’entrée dispose d’une mise à la terre fiable. N'utilisez pas de rallonges ou d'adaptateurs non mis à la terre.

2. Évitez d'utiliser l'appareil sous de fortes pluies, de la neige ou de l'eau stagnante. IP54 protège contre les éclaboussures et non contre la submersion.

3. Gardez l'appareil à l'écart des matériaux inflammables, explosifs ou corrosifs et maintenez une circulation d'air suffisante autour des bouches de refroidissement.

4. Ne pas utiliser à proximité de fortes sources d'interférences électromagnétiques, telles que de gros moteurs ou des équipements de soudage, qui pourraient affecter les circuits de commande.

5. Inspectez périodiquement les connexions des bornes internes pour vérifier leur étanchéité et l'isolation des câbles pour vérifier leur usure. Recommandé tous les 6 mois pour les unités à usage intensif.

Certifications faisant autorité

CE (Europe) :est conforme aux directives LVD et EMC en matière de sécurité électrique et de compatibilité électromagnétique.

TUV Rhénanie :certifié pour la sécurité et la performance des produits selon les normes de test allemandes strictes.

UL (États-Unis) :répond aux exigences de sécurité américaines pour les équipements électriques (disponibles sur demande pour les modèles concernés).

SAA (Australie) :approuvé pour les normes de sécurité électrique australiennes et néo-zélandaises.

PSE (Japon) :est conforme à la loi japonaise DENAN pour les produits électriques.

CCC (Chine) :Certification obligatoire obligatoire en Chine pour l'accès au marché intérieur.

BS (Royaume-Uni) :répond aux normes britanniques en matière de sécurité des fiches et des prises (le cas échéant).

FAQ

Q : Ce chargeur peut-il être utilisé par temps de pluie ?
R : L'indice IP54 permet une protection contre les éclaboussures d'eau, donc une pluie légère est acceptable. Cependant, ne l'utilisez pas sous de fortes averses ou dans des endroits où une accumulation d'eau peut se produire, et protégez toujours la fiche secteur de l'humidité.

Q : Combien de temps faut-il pour recharger un véhicule électrique typique ?
R : Avec une puissance de sortie de 7 kW, la station de recharge CC portable compacte et étanche de 7 kW pour véhicule électrique ajoute environ 40 à 50 km d'autonomie par heure. Une batterie pleine de 60 kWh prendrait environ 8 à 9 heures, ce qui est idéal pour une recharge de nuit ou sur le lieu de travail.

Q : Est-ce que cela fonctionne avec tous les modèles de voitures électriques ?
R : Oui, la plage de tension de sortie de 200 à 1 000 V CC couvre à la fois les systèmes 400 V et 800 V. Avec des prises CCS, GB/T ou CHAdeMO interchangeables, il est compatible avec plus de 99 % des véhicules électriques actuels, notamment Tesla, Volkswagen, BMW, NIO, BYD, et plus encore.

Feuille de paramètres

Mode d'emploi

1. Connectez l'alimentation d'entrée

Branchez la fiche d'entrée CA dans une prise secteur mise à la terre. Assurez une connexion ferme et sécurisée.

2. Connectez le pistolet de chargement

Alignez la tête du pistolet de chargement avec l’entrée de chargement du véhicule, poussez-la fermement jusqu’à ce que le mécanisme de verrouillage s’enclenche. Vérifiez que la connexion est sécurisée.

3. Démarrez le chargeur

Appuyez sur l'interrupteur d'alimentation sur le panneau de la machine. L'écran (ou le voyant) s'allumera, le système effectuera une autovérification et identifiera automatiquement le protocole du véhicule.

4. Commencez à charger

Une fois que l'écran affiche « Standby » ou « Prêt à charger », l'appareil commencera à se charger automatiquement (si un démarrage manuel est requis, appuyez sur le bouton « Démarrer »).

5. Terminer la charge

Une fois le chargement terminé, appuyez sur le bouton « Arrêter » (ou « Arrêter ») sur l'écran. Le système arrêtera la sortie et mettra fin au processus de charge.

6. Déconnecter

Tout d'abord, débranchez la tête du pistolet de chargement (appuyez sur le bouton de déverrouillage avant de le retirer),

Ensuite, débranchez le cordon d'alimentation d'entrée et rangez soigneusement les câbles.

Informations sur l'emballage

Dimensions de la boîte

Longueur : 52,5 cm

Largeur : 27,0 cm

Hauteur : 35,4 cm

Poids

Poids brut (y compris l'unité principale, les câbles et les accessoires standard) : env.20 kg

Matériel d'emballage

Boîte en carton ondulé à double paroi à haute résistance, avec rembourrage intérieur absorbant les chocs (par exemple en polyéthylène expansé ou en pâte moulée écologique) pour protéger efficacement le produit pendant le transport.

Contenu de la boîte

Unité principale de chargement × 1

Câble du pistolet de chargement × 1

Cordon d'alimentation d'entrée × 1

Manuel d'utilisation / Certificat de conformité × 1
